k-means聚类算法图形界面可视化

k-means算法的基本思想是初始随机给定k个簇中心，按照最邻近原则把待分类样本点分到各个簇。然后按平均法重新计算各个簇的质心，从而确定新的簇心。一直迭代，直到簇心的移动距离小于某个给定的值。如果初始簇心选不好，k-means聚类的结果会很差，所以一般是多运行几次，按照一定标准（比如簇内的方差最小化）选择一个比较好的结果。 编写java程序对随机生成的100个数据点进行k-means聚类，并将结果在窗口进行演示，可见聚类坐标系及聚类中心，在右侧可以点击按钮可以分别实现加载数据，查看数据，自动演示，单步演示等操作。

1创建脚本文件

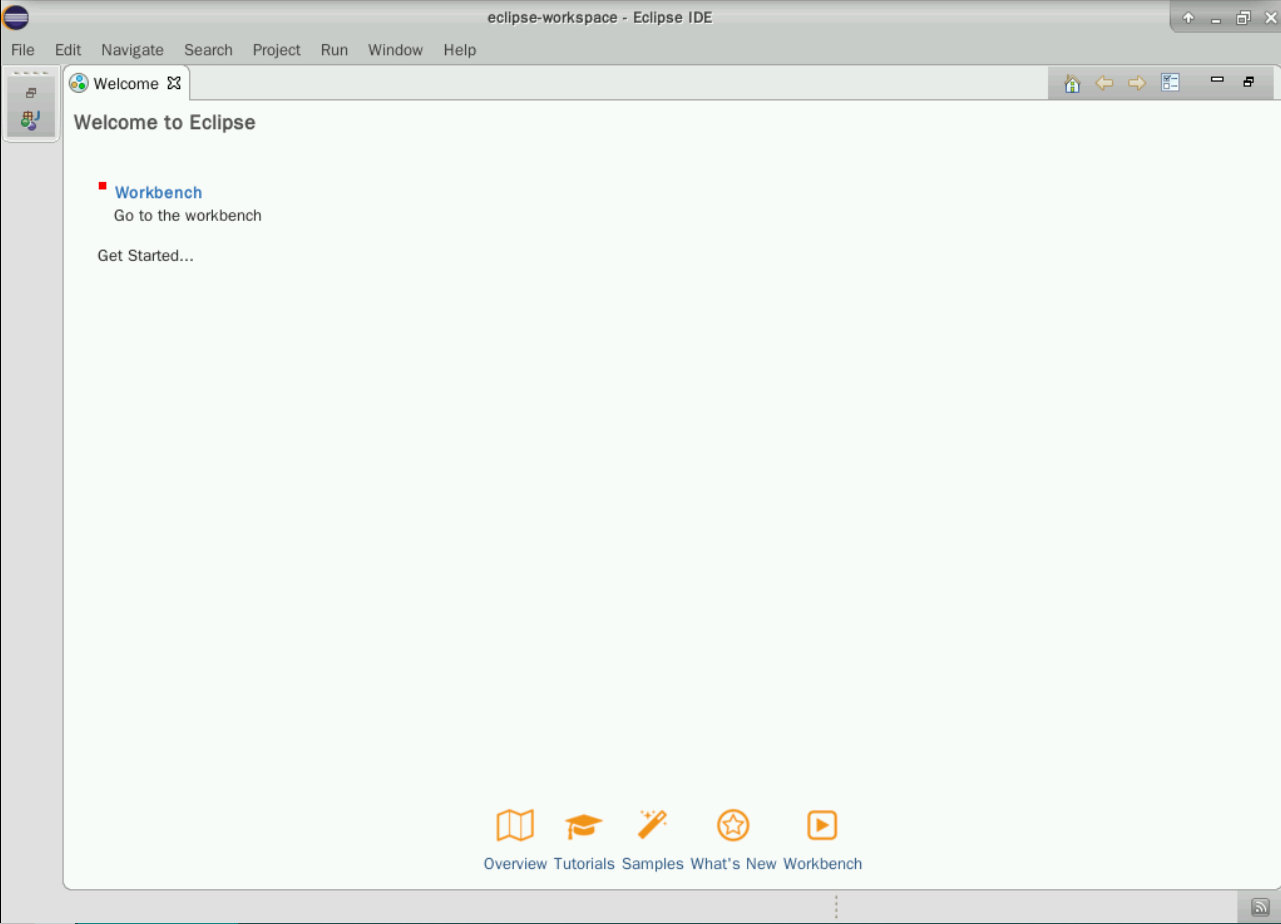

打开Eclipse软件，初始化界面如下所示：

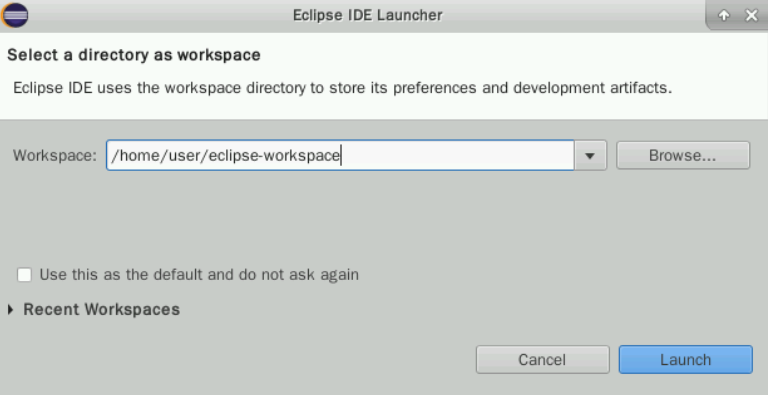

进入后选择工作空间，界面如下所示：

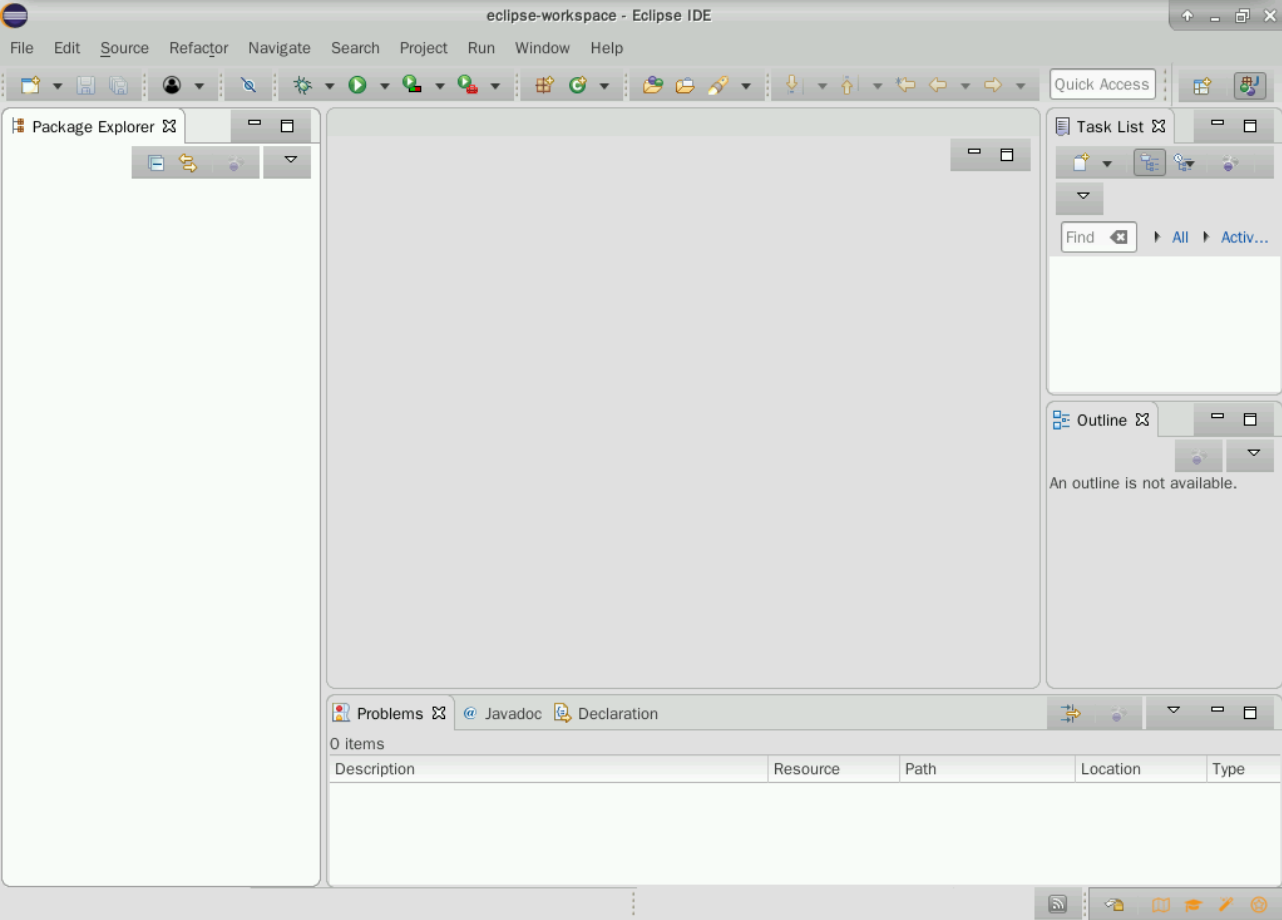

进入软件后，初始界面如下所示：（注意：如果已将创建过项目，请直接跳到后面新建项目步骤）

点击“Workbench”，左边为显示的当前文件夹，右边为命令行窗口和输出窗口。

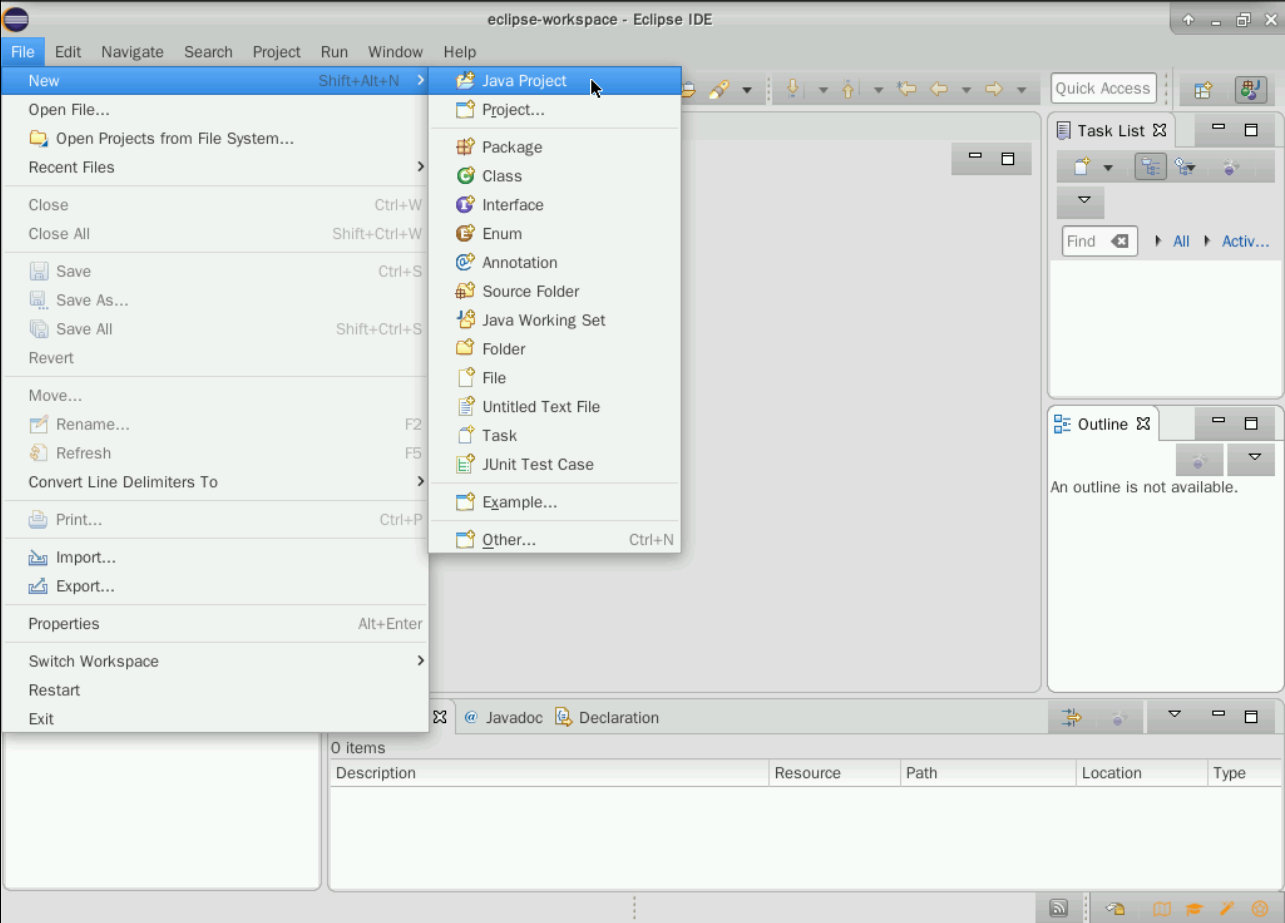

点击菜单栏”File-New-Java Project”，创建一个新的java项目。

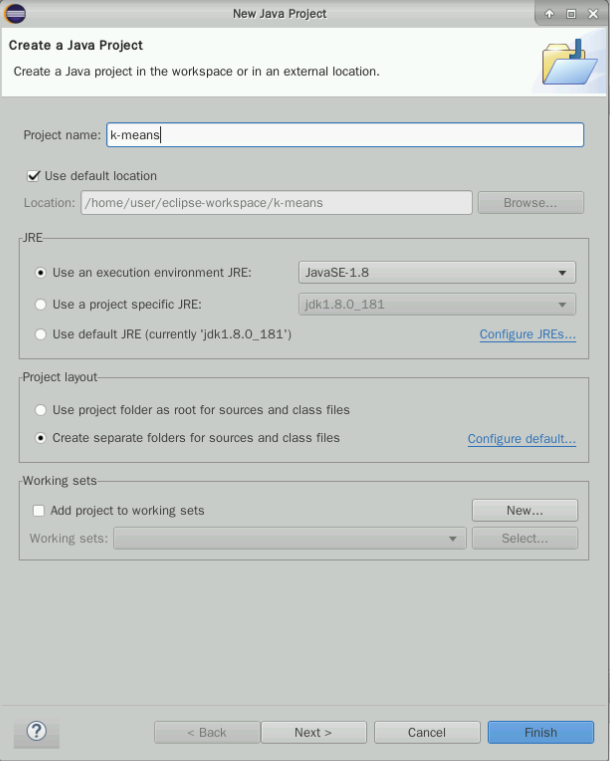

为项目命名“k-means“，点击Finish完成创建。

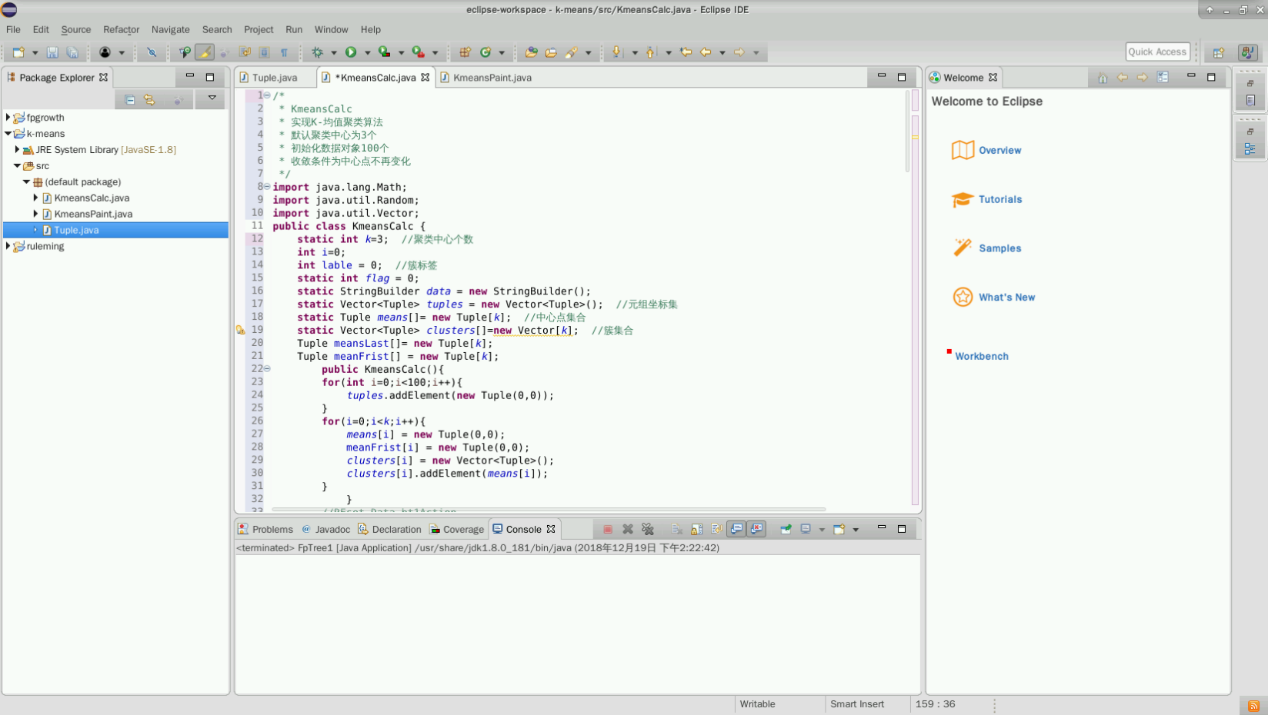

右键点击src文件，点击New分别新建三个class文件，分别命名为“Tuple.java”，“KmeansCalc.java”和“KmeansPaint.java”，点击Finish完成创建。

2编写k-means聚类算法图形界面可视化程序

实验目的是实现对100个随机点进行三个聚类的划分，通过多次迭代，直到三个聚类中心不发生变化为止，并将整个聚类过程用窗口可视化出来。

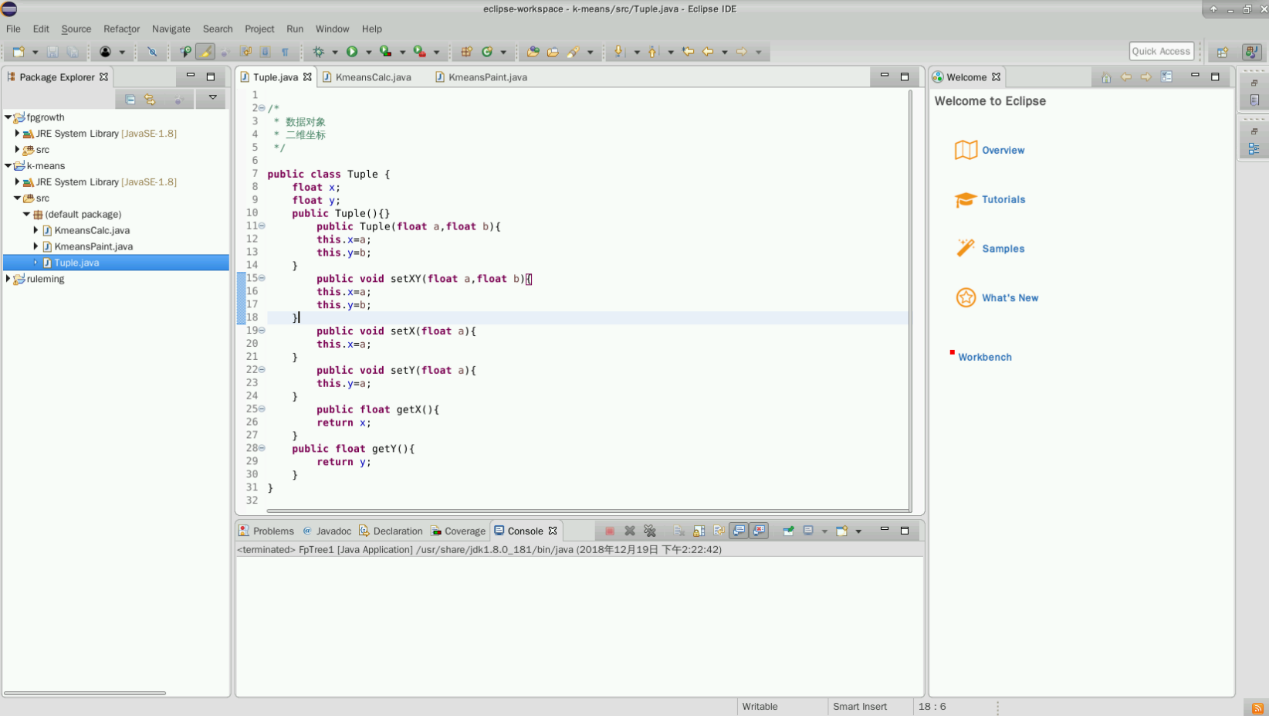

2.1实体类程序Tuple.java：

这部分程序实现的主要功能就是读取数据点所在的坐标点。在最终的可视化界面中，可以观察到聚类中心点和其他数据点在二维坐标中的位置显示。具体程序如下：

拷贝代码/*
 * data object
 * two-dimensional coordinate
 */
public class Tuple {
 float x;
 float y;
 public Tuple(){}
  public Tuple(float a,float b){
  this.x=a;
  this.y=b;
 }
  public void setXY(float a,float b){
  this.x=a;
  this.y=b;
 }
  public void setX(float a){
  this.x=a;
 }
  public void setY(float a){
  this.y=a;
 }
  public float getX(){
  return x;
 }
 public float getY(){
  return y;
 }
}

2.2运算类程序KmeansCalc.java：

这部分程序实现k-means算法聚类，假定默认聚类中心为3个，初始化数据对象为100个，收敛的条件为聚类中心点不再变化。通过计算欧式距离，计算数据对象离哪个中心点更近，从而确认当前对象属于哪个簇。

拷贝代码/*
 * KmeansCalc
 */
import java.lang.Math;
import java.util.Random;
import java.util.Vector;
public class KmeansCalc {
 static int k=3;
 int i=0;
    int lable = 0;
    static int flag = 0;
    static StringBuilder data = new StringBuilder();
    static Vector
 static Tuple means[]= new Tuple[k];
 static Vector
 Tuple meansLast[]= new Tuple[k];
 Tuple meanFrist[] = new Tuple[k];
   public KmeansCalc(){
  for(int i=0;i<100;i++){
   tuples.addElement(new Tuple(0,0));
  }
  for(i=0;i
   means[i] = new Tuple(0,0);
   meanFrist[i] = new Tuple(0,0);
   clusters[i] = new Vector
   clusters[i].addElement(means[i]);
  }
   }
  //REset Data,bt1Action
 public void ReSet(){
  data.delete(0, data.length());
  tuples.clear();
  for(i=0;i
   means[i] = new Tuple(0,0);
   clusters[i] = new Vector
   clusters[i].clear();
   clusters[i].addElement(means[i]);
  }
  flag=0;
 }

 public double getDistXY(Tuple t1,Tuple t2){
  return Math.sqrt(Math.pow((t1.x-t2.x)*(t1.x-t2.x), 2)+Math.pow((t1.y-t2.y)*(t1.y-t2.y),2));
 }

 public int clusterOfTuple(Tuple means[],Tuple tuple){
  double dist=getDistXY(means[0],tuple);
  double tmp;
  int label=0;
  for(int i=1;i
   tmp=getDistXY(means[i],tuple);
   if(tmp
  }
  return label;
 }

 public Tuple getMeans(Vector
  float meansX=0,meansY=0;
  Tuple t = new Tuple();
  for (int i=0;i
  {
   meansX+=cluster.get(i).getX();
   meansY+=cluster.get(i).getY();
  }
  t.setX(meansX/cluster.size());
  t.setY(meansY/cluster.size());
  return t;
 }
  //bt4 Action
 public static String getData(){
  return data.toString();
 }
  //init()，bt1Action
 public void KMeansInit(){
  Random ran = new Random();
  tuples.addElement(new Tuple(ran.nextInt(19),ran.nextInt(17)));
  data.append("This dataset \n (for viewing replication only, changing the value here does not affect the program）：\n("+String.valueOf(tuples.get(0).getX())+","+
      String.valueOf(tuples.get(0).getY())+")\n");
  for(int i=1;i<100;i++){
   Tuple tem = new Tuple(ran.nextInt(19),ran.nextInt(17));
    if(!tuples.contains(tem)){
     tuples.addElement(tem);
     data.append("("+String.valueOf(tem.getX())+","+
         String.valueOf(tem.getY())+")\n");
    }
    else{
     i--;
    }
  }
  meanFrist[0] = tuples.get(ran.nextInt(100));
  for(i=1;i
   meanFrist[i] = tuples.get(ran.nextInt(100));
   for(int j=0;j
    if(meanFrist[i]==meanFrist[i-1]){
     i--;
    }
   }
  }
  for(i=0;i
   meansLast[i]= new Tuple();
   means[i].setX(meanFrist[i].getX());
   meansLast[i].x=means[i].x;
   means[i].y=meanFrist[i].getY();
   meansLast[i].y=means[i].y;
  }
  for(i=0;i!=tuples.size();++i){

   lable=clusterOfTuple(means,tuples.get(i));
   clusters[lable].addElement(tuples.get(i));
  }
  for(lable=0;lable
   System.out.print("The cluster of"+(lable+1)+"\n");
   Vector
   for (i=0;i
   {
    System.out.print("("+t.get(i).getX()+","+t.get(i).getY()+")"+"  ");
   }
   System.out.print("\n");
  }
 }
 //Later handle,bt2&bt3 Action
 public void KMeansHandle(){

   for (i=0;i
   {
    means[i]=getMeans(clusters[i]);
  if(means[i].x==meansLast[i].x&&means[i].y==meansLast[i].y)flag++;
    else { meansLast[i].x=means[i].x;  meansLast[i].y=means[i].y;}
   }
   if(flag==k)return;
   flag=0;
   for (i=0;i
   {
    clusters[i].clear();
   }
   for(i=0;i!=tuples.size();++i){
    lable=clusterOfTuple(means,tuples.get(i));
    clusters[lable].add(tuples.get(i));
   }
   for(lable=0;lable
                System.out.print("The cluster of"+(lable+1)+"\n");
    System.out.print("central point:("+means[lable].x+","+means[lable].y+")  \n");
    System.out.print("Tuple group：\n");
    Vector
    for (i=0;i
    {
     System.out.print("("+t.get(i).getX()+","+t.get(i).getY()+")"+"  ");
    }
    System.out.print("\n");
   }
   System.out.print("\n");
   try{
    Thread.sleep(1000);
    }catch(Exception e){
     System.out.print("Thread.sleep Exception in Kmeans.java\n");
     System.exit(0);
    }
  }
}

2.3界面入口程序KmeansPaint.java：

这部分程序实现的是最终的图形界面可视化结果，包括聚类结果的显示，按钮的选取，聚类中心点的坐标点等。

/*

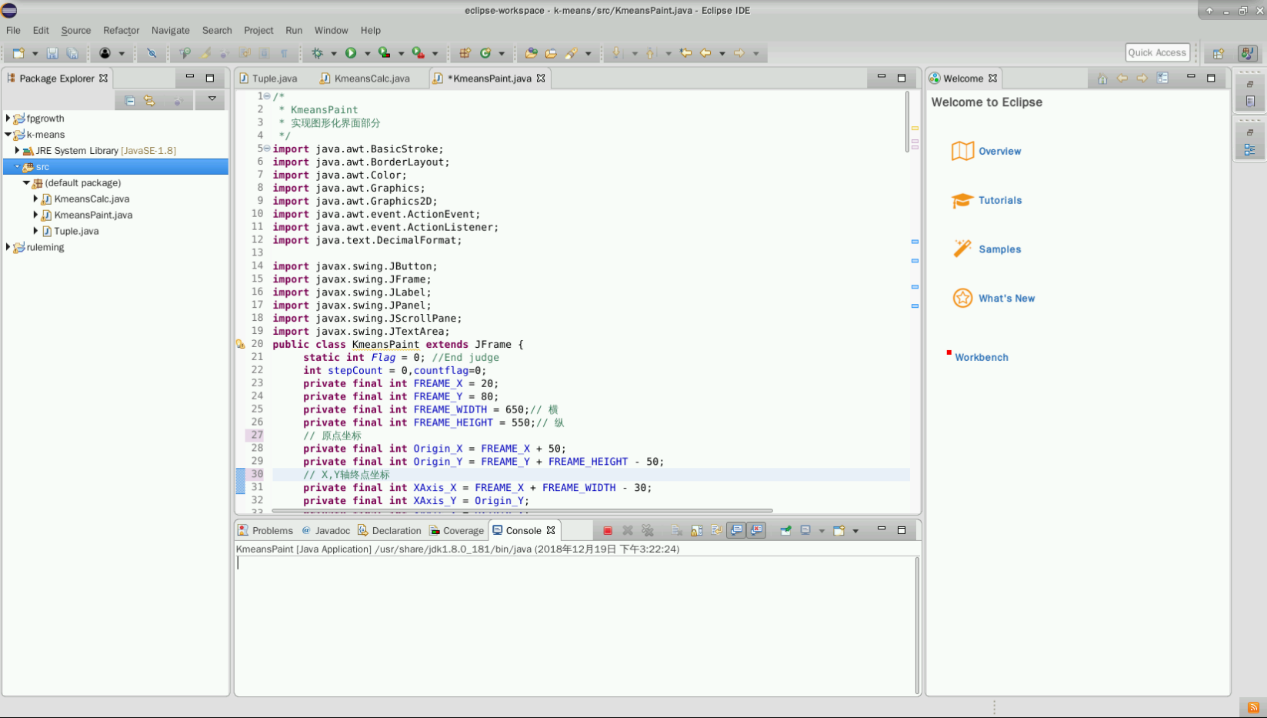

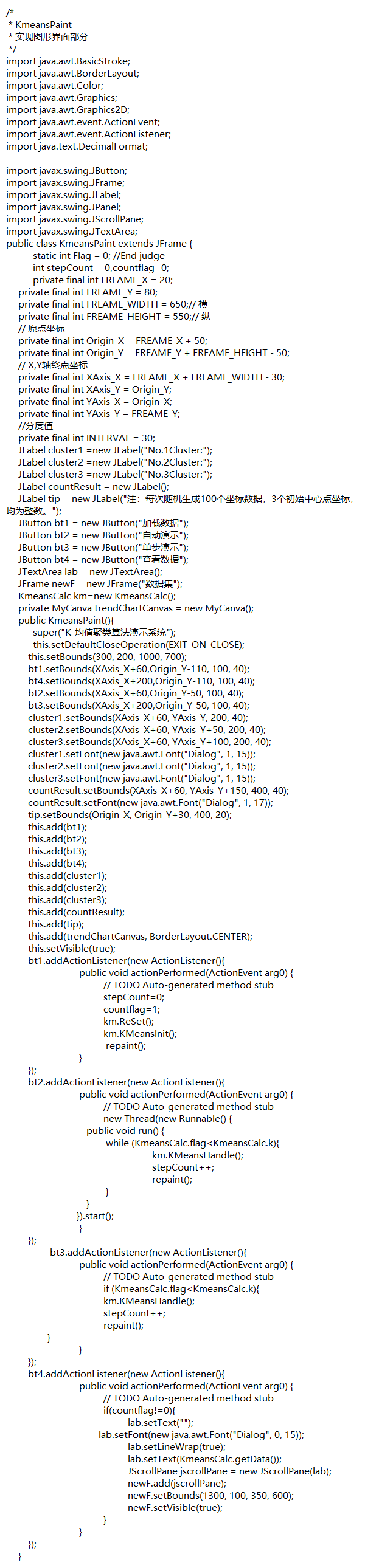

 * KmeansPaint
 * Implement the graphical interface part
 */
import java.awt.BasicStroke;
import java.awt.BorderLayout;
import java.awt.Color;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;
import java.text.DecimalFormat;

import javax.swing.JButton;
import javax.swing.JFrame;
import javax.swing.JLabel;
import javax.swing.JPanel;
import javax.swing.JScrollPane;
import javax.swing.JTextArea;
public class KmeansPaint extends JFrame {
	 static int Flag = 0; //End judge
	 int stepCount = 0,countflag=0;
	 private final int FREAME_X = 20;
     private final int FREAME_Y = 80;
     private final int FREAME_WIDTH = 650;
     private final int FREAME_HEIGHT = 550;

     private final int Origin_X = FREAME_X + 50;
     private final int Origin_Y = FREAME_Y + FREAME_HEIGHT - 50;

     private final int XAxis_X = FREAME_X + FREAME_WIDTH - 30;
     private final int XAxis_Y = Origin_Y;
     private final int YAxis_X = Origin_X;
     private final int YAxis_Y = FREAME_Y;

     private final int INTERVAL = 30;
     JLabel cluster1 =new JLabel("No.1Cluster:");
     JLabel cluster2 =new JLabel("No.2Cluster:");
     JLabel cluster3 =new JLabel("No.3Cluster:");
     JLabel countResult = new JLabel();
     JLabel tip = new JLabel("Note: 100 coordinate data are generated randomly each time, and 3 initial center coordinates are integers.");
     JButton bt1 = new JButton("Load the data");
     JButton bt2 = new JButton("Automatic demonstration");
     JButton bt3 = new JButton("Single step ");
     JButton bt4 = new JButton("see the data");
     JTextArea lab = new JTextArea();
     JFrame newF = new JFrame("DataSet");
     KmeansCalc km=new KmeansCalc();
     private MyCanva trendChartCanvas = new MyCanva();
     public KmeansPaint(){
    	 super("K-means clustering algorithm demonstration system");
    	 this.setDefaultCloseOperation(EXIT_ON_CLOSE);
         this.setBounds(300, 200, 1000, 700);
         bt1.setBounds(XAxis_X+60,Origin_Y-110, 100, 40);
         bt4.setBounds(XAxis_X+200,Origin_Y-110, 100, 40);
         bt2.setBounds(XAxis_X+60,Origin_Y-50, 100, 40);
         bt3.setBounds(XAxis_X+200,Origin_Y-50, 100, 40);
         cluster1.setBounds(XAxis_X+60, YAxis_Y, 200, 40);
         cluster2.setBounds(XAxis_X+60, YAxis_Y+50, 200, 40);
         cluster3.setBounds(XAxis_X+60, YAxis_Y+100, 200, 40);
         cluster1.setFont(new java.awt.Font("Dialog", 1, 15));
         cluster2.setFont(new java.awt.Font("Dialog", 1, 15));
         cluster3.setFont(new java.awt.Font("Dialog", 1, 15));
         countResult.setBounds(XAxis_X+60, YAxis_Y+150, 400, 40);
         countResult.setFont(new java.awt.Font("Dialog", 1, 17));
         tip.setBounds(Origin_X, Origin_Y+30, 400, 20);
         this.add(bt1);
         this.add(bt2);
         this.add(bt3);
         this.add(bt4);
         this.add(cluster1);
         this.add(cluster2);
         this.add(cluster3);
         this.add(countResult);
         this.add(tip);
         this.add(trendChartCanvas, BorderLayout.CENTER);
         this.setVisible(true);
         bt1.addActionListener(new ActionListener(){
			public void actionPerformed(ActionEvent arg0) {
				// TODO Auto-generated method stub
				stepCount=0;
				countflag=1;
				km.ReSet();
				km.KMeansInit();
				 repaint();
			}
         });
         bt2.addActionListener(new ActionListener(){
			public void actionPerformed(ActionEvent arg0) {
				// TODO Auto-generated method stub
				new Thread(new Runnable() {
		             public void run() {
		                     while (KmeansCalc.flag YAxis_Y; i -= INTERVAL) {
                 g.drawString(xyString + " ", Origin_X - 30, i + 3);
                 xyString++;
             }
             g.drawString("Y", YAxis_X - 5, YAxis_Y - 5);

             DecimalFormat df = new DecimalFormat("######0.00");
             cluster1.setText("No.1Cluster: ("+df.format(KmeansCalc.means[0].getX())+","+df.format(KmeansCalc.means[0].getX())+")");
             cluster2.setText("No.2Cluster: ("+df.format(KmeansCalc.means[1].getX())+","+df.format(KmeansCalc.means[1].getY())+")");
             cluster3.setText("No.3Cluster: ("+df.format(KmeansCalc.means[2].getX())+","+df.format(KmeansCalc.means[2].getY())+")");


             if(countflag==0){
            	 countResult.setText("Click the load data button to load the data");
             }
             else if(stepCount==0){

            	 for(int i=0;i
3运行项目

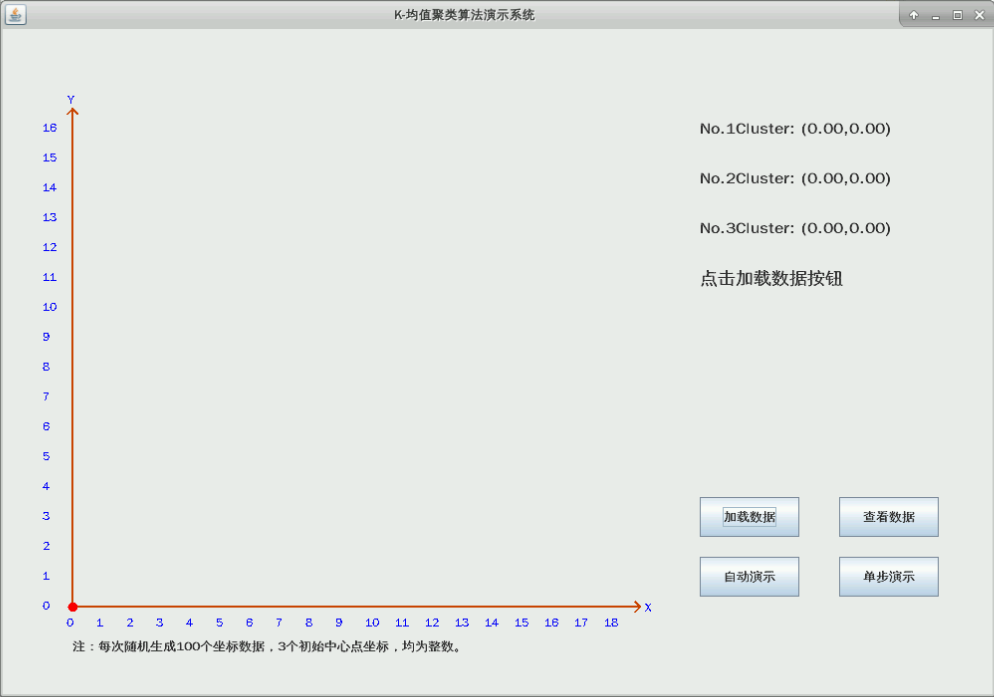

右键点击左侧中文件中src文件夹，选择“Run As”-“Java Application”，运行之后得到下图中的窗口。
4观察结果

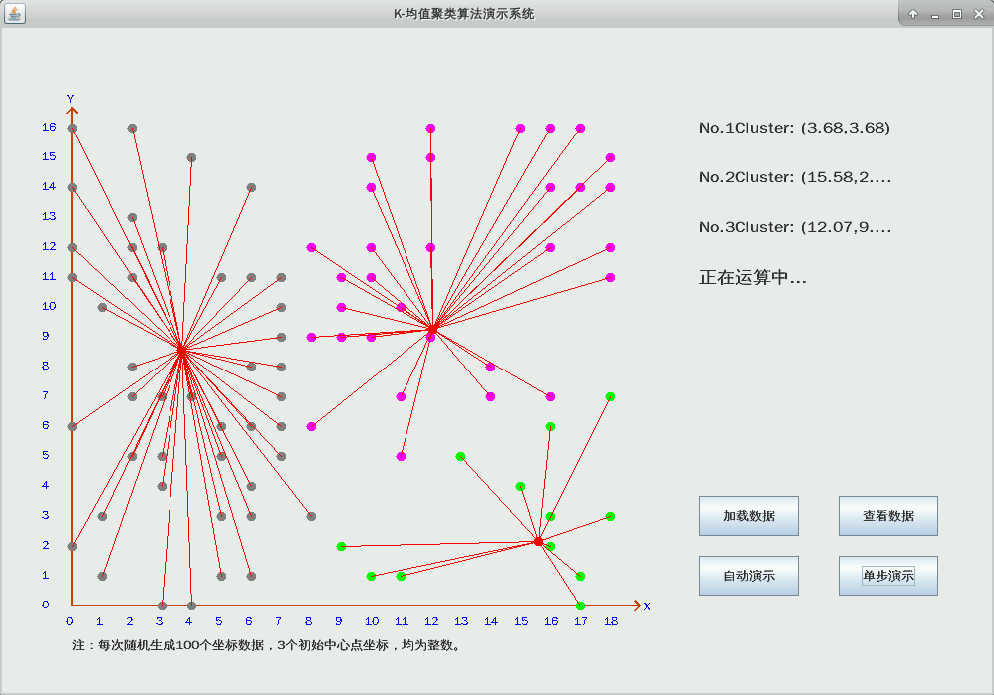

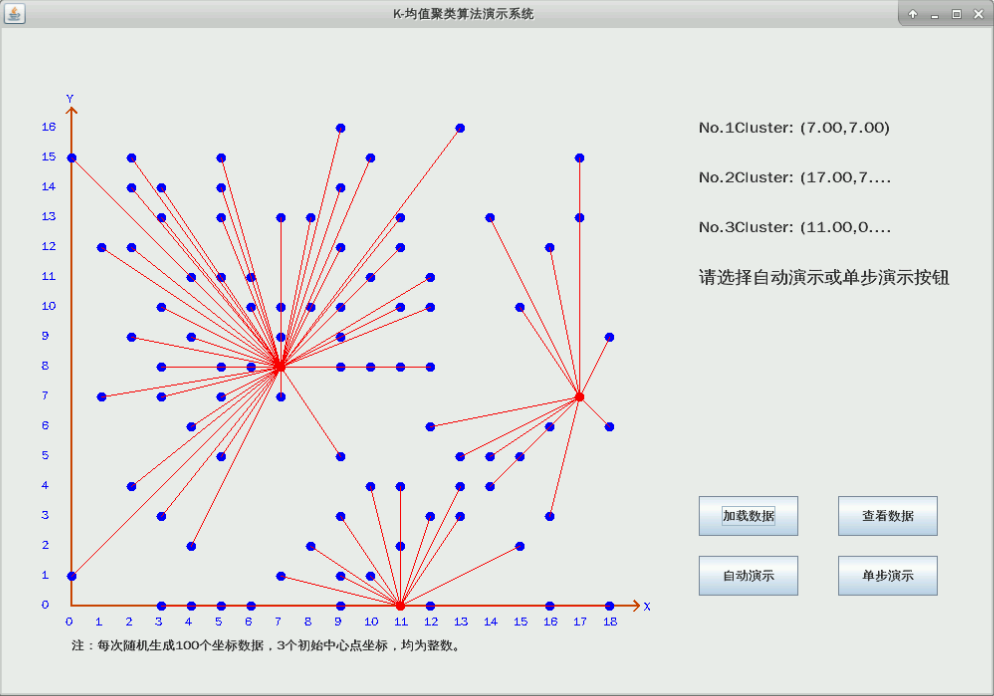

点击加载数据按钮，如下图所示，可见数据对象在二维坐标系中的显示，显示三个聚类中心的坐标，可以选择自动演示或者单步演示按钮观察聚类结果。

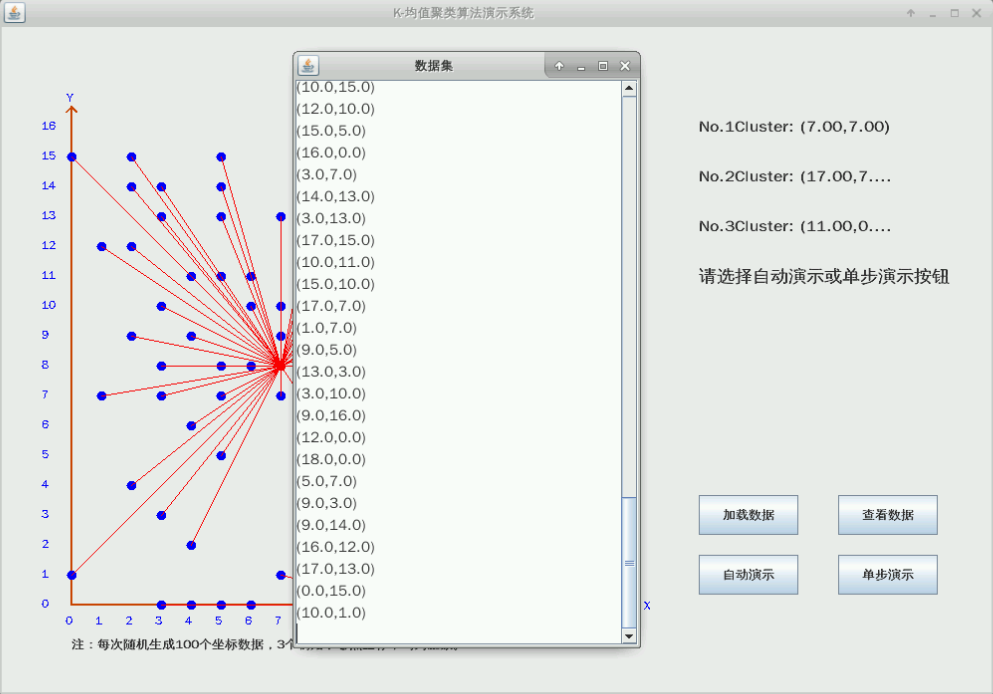

点击查看数据按钮，可以查看100个随机数据点的坐标。

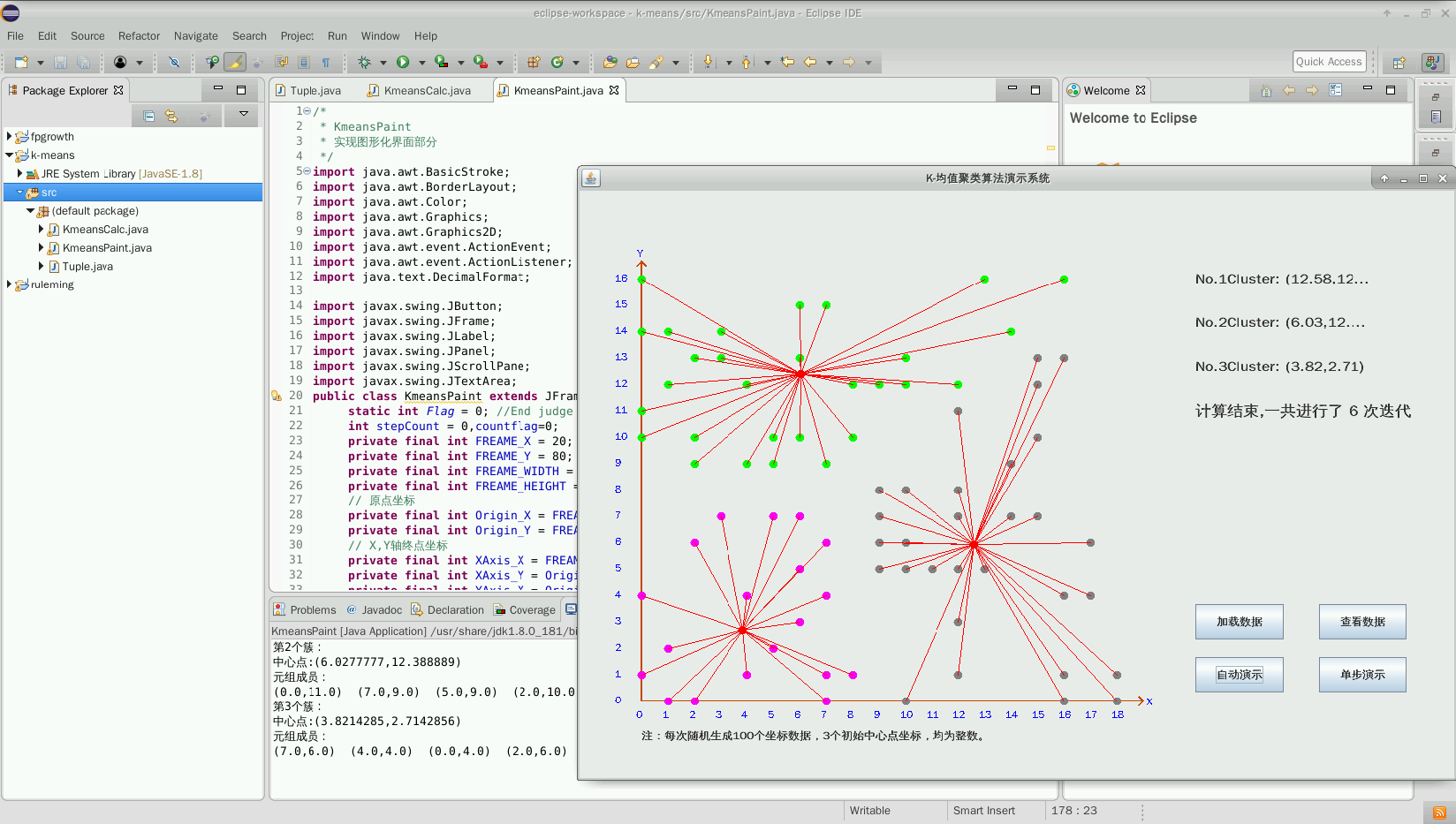

点击自动演示，可以看见多次迭代的过程在二维坐标系里的变化，等聚类计算结束后，在右边会显示迭代的次数和最终的聚类中心坐标。
点击单步演示，可以看到每次聚类的中心坐标和二维坐标系里的数据点变化。
