本实验针对奥运会数据进行分析，使用scala语言进行flink编程来处理数据，最后结果使用python进行可视化
（1）Windows10
（2）Java：1.8
（3）Scala：2.11.12
（4）Python：3.x
（5）Python包：Matplotlib、Pandas
（6）所需工具：Maven、IntelloJ IDEA、Jupyter Notebook
mvn archetype:generate -DarchetypeGroupId=org.apache.flink -DarchetypeArtifactId=flink-quickstart-scala -DarchetypeVersion=1.13.0 -DgroupId=org.apache.flink.quickstart -DartifactId=flink-scala-project -Dversion=0.1 -Dpackage=org.apache.flink.quickstart -DinteractiveMode=false
打开第1步所创建的pom.xml文件

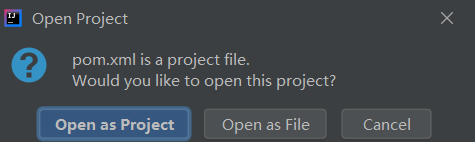

选择open as project,然后在pom.xml中添加如下内容(table API和csv格式相关的依赖包)并更新
点击 pom.xml ,查看代码

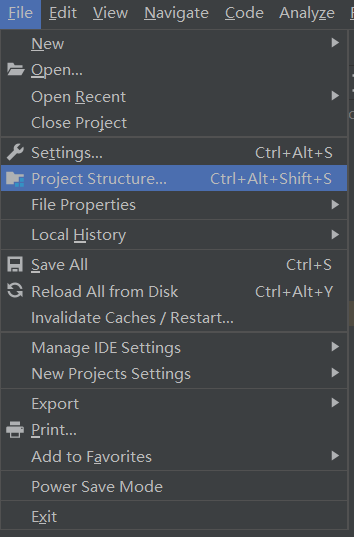

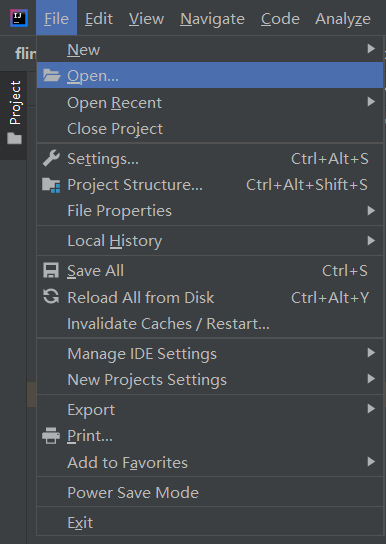

点击file,然后点击project structure

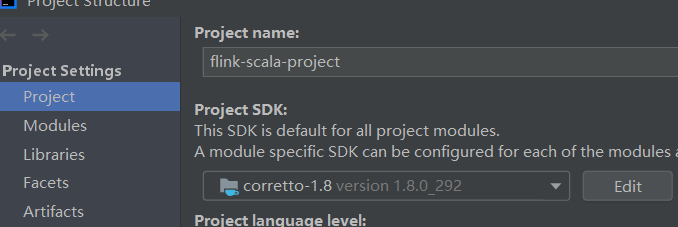

在poject SDK中选择JDK1.8
在module SDK中选择JDK1.8

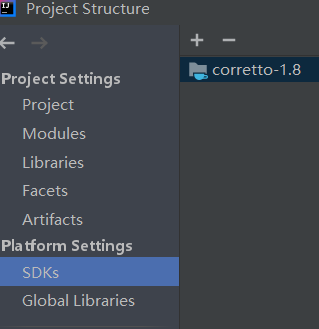

在SDKs中选择JDK1.8

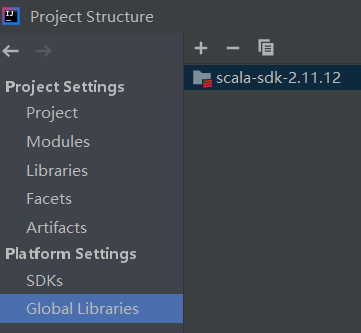

在global libraries中选择scala-sdk-2.11.12

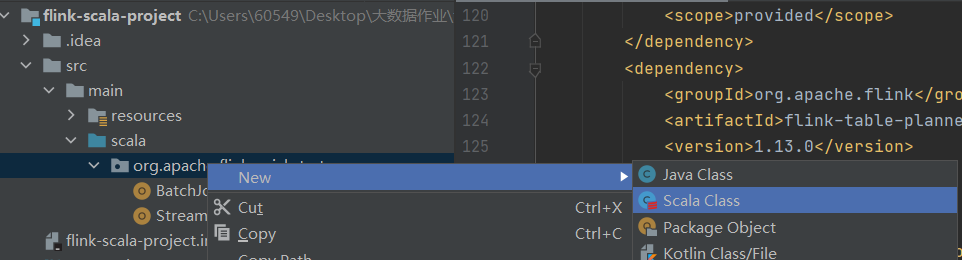

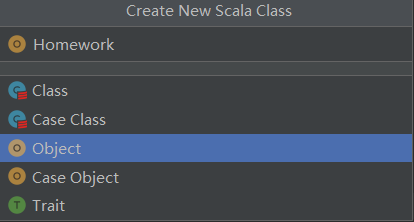

新建一个名为”Homework”的scala文件，在这个scala文件内编写代码,最后运行代码,注意在运行代码时需要进行下面所示的一些运行配置

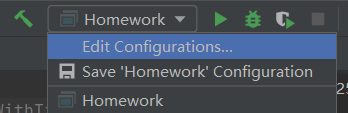

在右上角中点击edit configurations

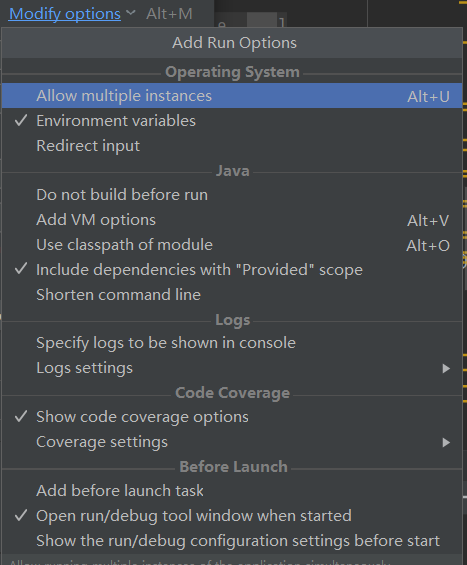

在modify options中勾选include dependencies with “provided” scope并保存，接下来就可以直接运行所写的scala代码了
本次作业所使用的数据集为olympic-athletes.csv文件（从百度网盘下载数据集，提取码：ziyu），数据集中包含了2000年到2012年一部分(一共153名)选手的信息。
文件内每行的内容及类型如下:
第1列为运动员名字,格式为String;
第2列为国家,格式为String
第3列为年份,格式为Int
第4列为运动项目,格式为String
第5列为获得的金牌数,格式为Int
第6列为获得的银牌数,格式为Int
第7列为获得的铜牌数,格式为Int
第8列为总共获得的奖牌数,格式为Int
部分数据如下图所示
首先在IDEA中使用scala利用flink对数据集进行处理,统计每个国家的总人数，每个运动项目的总人数，每个国家所获得的的总奖牌数，并分别输出数据到3个csv文件people_per_country.csv，people_per_Game.csv，total_per_country.csv。然后在jupyter notebook中使用python读取这3个csv文件并进行可视化。
实验完整工程文件从百度云盘获取（提取码：ziyu），下面分块介绍具体代码作用。
导入相关的包
import org.apache.flink.api.common.functions.AggregateFunction
import org.apache.flink.api.scala._
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.functions.timestamps.BoundedOutOfOrdernessTimestampExtractor
import org.apache.flink.streaming.api.scala.{DataStream, StreamExecutionEnvironment}
import org.apache.flink.streaming.api.windowing.time.Time
import org.apache.flink.streaming.api.windowing.windows.TimeWindow
import org.apache.flink.table.api.DataTypes
import org.apache.flink.table.api.bridge.scala.StreamTableEnvironment
import org.apache.flink.table.descriptors.{Csv, FileSystem, Schema}
import org.apache.flink.util.Collector
import java.util.Calendar
在数据处理过程中使用了flink提供的datastream API和tableAPI，因为需要进行批处理但是使用了datastream API，因此需要使用窗口window的概念将流处理转化为批处理(如果不使用window，则每接收到一个数据就需要进行处理并得到一个输出；当使用了window，则可以对这个窗口内的所有数据进行处理后再得到一个输出)。Window可以使用时间窗口和计数窗口,这里采用时间窗口进行数据处理，所用的时间又分为processing时间和event时间，这里采用了event时间进行处理。当使用event时间时，还需要用到watermark的概念。因此创建steam环境和table环境的代码如下(在steam环境中设置event时间,并每1秒发送一个watermark)：
val env = StreamExecutionEnvironment.getExecutionEnvironment
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
env.getConfig.setAutoWatermarkInterval(1000L)
val tEnv = StreamTableEnvironment.create(env)
接下来使用table API来读取olympic-athletes.csv文件，并设置每列数据的名称以便于后续进行数据处理，读取文件得到的表数据取名为”my_table”，注意运行代码时文件路径需要进行修改：
val schema = new Schema()
.field("player", DataTypes.STRING())
.field("Country", DataTypes.STRING())
.field("Year", DataTypes.INT())
.field("Game", DataTypes.STRING())
.field("Gold", DataTypes.INT())
.field("Silver", DataTypes.INT())
.field("Bronze", DataTypes.INT())
.field("Total", DataTypes.INT())
tEnv.connect(new FileSystem().path("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\olympic-athletes.csv"))
.withFormat(new Csv().deriveSchema())
.withSchema(schema)
.createTemporaryTable("my_table")
val table = tEnv.from("my_table")
在得到表数据table后,需要将table转换为DataStream类型，然后就可以使用flink提供的datastream API进行数据处理，为了方便处理,首先定义一个case class
case class Athlete(player:String, Country:String, Years:Int, Game:String, Gold:Int, Silver:Int, Bronze:Int, Total:Int)
然后将table数据转换为DataStream类型数据
val athletes = tEnv.toAppendStream[Athlete](table)
上面得到的athletes的类型为DataStream[Athlete]，由于后面时间窗口使用的event时间需要数据源提供时间戳，为了方便再建立一个时间戳属性的case class：
case class AthleteWithTime(player:String, Country:String, Years:Int, Game:String, Gold:Int, Silver:Int, Bronze:Int, Total:Int, Time:Long)
接下来是构建一个带有时间戳的数据流：
val athletesWithTime= athletes.map(player=>new AthleteWithTime(player.player, player.Country,player.Years,player.Game,player.Gold,player.Silver,player.Bronze,player.Total,Calendar.getInstance.getTimeInMillis)).assignTimestampsAndWatermarks(new TimeAssigner)
在上面的代码中,最后给带有时间戳的数据流定义了(定义在TimeAssigner里)如何从数据流中提取时间戳，以及watermark的生成方式, TimeAssigner的具体代码如下：
class TimeAssigner
extends BoundedOutOfOrdernessTimestampExtractor[AthleteWithTime](Time.seconds(5)) {
override def extractTimestamp(r: AthleteWithTime): Long = r.Time
}
上面代码中使用了flink提供的BoundedOutOfOrdernessTimestampExtractor，这可以使得乱序的数据和稍微延迟(5秒)的数据得到处理。在得到数据源后,就可以对数据进行处理了,首先统计每个国家的总人数:
val peoplePerCountry = athletesWithTime
.map(player => (player.Country,1))
.keyBy(0)
.timeWindow(Time.seconds(5))
.sum(1)
上面代码中使用了时间窗口的概念，将流处理转为批处理,时间窗口的大小决定了所能处理的批的大小，为了将整个数据集都得到批处理，这里将时间窗口的大小设置得足够大(5秒)。然后是统计每个运动项目的总人数，这里采用reduce函数实现sum的功能(reduce函数的输入为两个相同类型的数据，输出为一个相同类型的数据，因此利用reduce可以实现一些较简单的数据滚动处理比如sum)：
val peoplePerGame = athletesWithTime
.map(player => (player.Game,1))
.keyBy(0)
.timeWindow(Time.seconds(5))
.reduce((a,b)=>(a._1, a._2 + b._2))
最后是统计每个国家获得的总奖牌数，这里采用aggregate来实现sum的功能(aggregate函数是reduce的推广，它的输出类型可以和输入类型不相同，因此可以利用aggregate实现比较复杂的数据滚动处理)：
val totalPerCountry = athletesWithTime
.map(player => (player.Country, player.Total))
.keyBy(0)
.timeWindow(Time.seconds(5))
.aggregate(new MySum)
上面代码中的MySum首先需要定义一个存放中间处理结果的accumulator，然后再定义由输入数据得到accumulator的方式，最后从最终的accumulator提取出完整的结果，完整定义如下所示(由于只有session时间窗口才需要实现merge函数，而这里使用的窗口是tumbling时间窗口，所以merge函数只要返回null即可)：
class MySum
extends AggregateFunction[(String, Int), (String, Int), (String, Int)] {
override def createAccumulator() = {
("", 0)
}
override def add(in: (String, Int), acc: (String, Int)) = {
(in._1, in._2 + acc._2)
}
override def getResult(acc: (String, Int)) = {
(acc._1, acc._2)
}
override def merge(acc1: (String, Int), acc2: (String, Int)) = {
null
}
}
在得到处理完的流数据后，将这些流数据输出到csv格式中去(注意运行代码时文件路径需要进行修改)，由于flink是并行处理，所以最后输出到一个csv文件时需要设置并行度为1，这里注意因为在作业文件夹中已经存在这三个csv文件，因此重新运行时需要先删除原来的csv文件，再运行代码得到这三个csv文件：
peoplePerCountry.writeAsCsv("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\people_per_country.csv").setParallelism(1)
peoplePerGame.writeAsCsv("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\people_per_Game.csv").setParallelism(1)
totalPerCountry.writeAsCsv("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\total_per_country.csv").setParallelism(1)
env.execute()
这里将上面所述的完整scala代码进行展示：
import org.apache.flink.api.common.functions.AggregateFunction
import org.apache.flink.api.scala._
import org.apache.flink.streaming.api.TimeCharacteristic
import org.apache.flink.streaming.api.functions.timestamps.BoundedOutOfOrdernessTimestampExtractor
import org.apache.flink.streaming.api.scala.{DataStream, StreamExecutionEnvironment}
import org.apache.flink.streaming.api.windowing.time.Time
import org.apache.flink.streaming.api.windowing.windows.TimeWindow
import org.apache.flink.table.api.DataTypes
import org.apache.flink.table.api.bridge.scala.StreamTableEnvironment
import org.apache.flink.table.descriptors.{Csv, FileSystem, Schema}
import org.apache.flink.util.Collector
import java.util.Calendar
object Homework {
def main(args: Array[String]) {
val env = StreamExecutionEnvironment.getExecutionEnvironment
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)
env.getConfig.setAutoWatermarkInterval(1000L)
val tEnv = StreamTableEnvironment.create(env)
val schema = new Schema()
.field("player", DataTypes.STRING())
.field("Country", DataTypes.STRING())
.field("Year", DataTypes.INT())
.field("Game", DataTypes.STRING())
.field("Gold", DataTypes.INT())
.field("Silver", DataTypes.INT())
.field("Bronze", DataTypes.INT())
.field("Total", DataTypes.INT())
tEnv.connect(new FileSystem().path("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\olympic-athletes.csv"))
.withFormat(new Csv().deriveSchema())
.withSchema(schema)
.createTemporaryTable("my_table")
val table = tEnv.from("my_table")
val athletes = tEnv.toAppendStream[Athlete](table)
val athletesWithTime= athletes.map(player=>new AthleteWithTime(player.player, player.Country,player.Years,
player.Game,player.Gold,player.Silver,player.Bronze,player.Total,Calendar.getInstance.getTimeInMillis))
.assignTimestampsAndWatermarks(new TimeAssigner)
val peoplePerCountry = athletesWithTime
.map(player => (player.Country,1))
.keyBy(0)
.timeWindow(Time.seconds(5))
.sum(1)
val peoplePerGame = athletesWithTime
.map(player => (player.Game,1))
.keyBy(0)
.timeWindow(Time.seconds(5))
.reduce((a,b)=>(a._1, a._2 + b._2))
val totalPerCountry = athletesWithTime
.map(player => (player.Country, player.Total))
.keyBy(0)
.timeWindow(Time.seconds(5))
.aggregate(new MySum)
peoplePerCountry.writeAsCsv("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\people_per_country.csv").setParallelism(1)
peoplePerGame.writeAsCsv("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\people_per_Game.csv").setParallelism(1)
totalPerCountry.writeAsCsv("C:\\Users\\60549\\Desktop\\杨志鹏-31520201153900\\total_per_country.csv").setParallelism(1)
env.execute()
}
}
case class Athlete(player:String, Country:String, Years:Int, Game:String, Gold:Int, Silver:Int, Bronze:Int, Total:Int)
case class AthleteWithTime(player:String, Country:String, Years:Int, Game:String, Gold:Int, Silver:Int, Bronze:Int, Total:Int, Time:Long)
class TimeAssigner
extends BoundedOutOfOrdernessTimestampExtractor[AthleteWithTime](Time.seconds(5)) {
override def extractTimestamp(r: AthleteWithTime): Long = r.Time
}
class MySum
extends AggregateFunction[(String, Int), (String, Int), (String, Int)] {
override def createAccumulator() = {
("", 0)
}
override def add(in: (String, Int), acc: (String, Int)) = {
(in._1, in._2 + acc._2)
}
override def getResult(acc: (String, Int)) = {
(acc._1, acc._2)
}
override def merge(acc1: (String, Int), acc2: (String, Int)) = {
null
}
}
在处理完数据并得到相应的csv文件后，可以打开jupyter notebook，写入python代码读取相关的csv文件并进行可视化。在终端输入jupyter-lab打开jupyter notebook。
首先导入相关的包,并读取csv文件：
import pandas as pd
import matplotlib.pyplot as plt
#当python文件和csv文件路径不同时要修改运行路径
people_per_country = pd.read_csv("people_per_country.csv", header=None, names=["country", "people"], index_col=0)
people_per_game = pd.read_csv("people_per_game.csv", header=None, names=["game", "people"], index_col=0)
total_per_country = pd.read_csv("total_per_country.csv", header=None, names=["country", "total"], index_col=0)

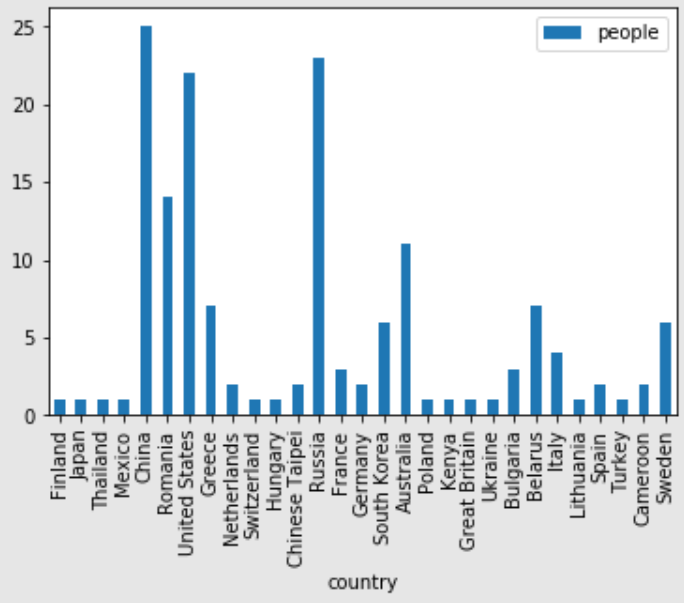

people_per_country.plot.bar()
、

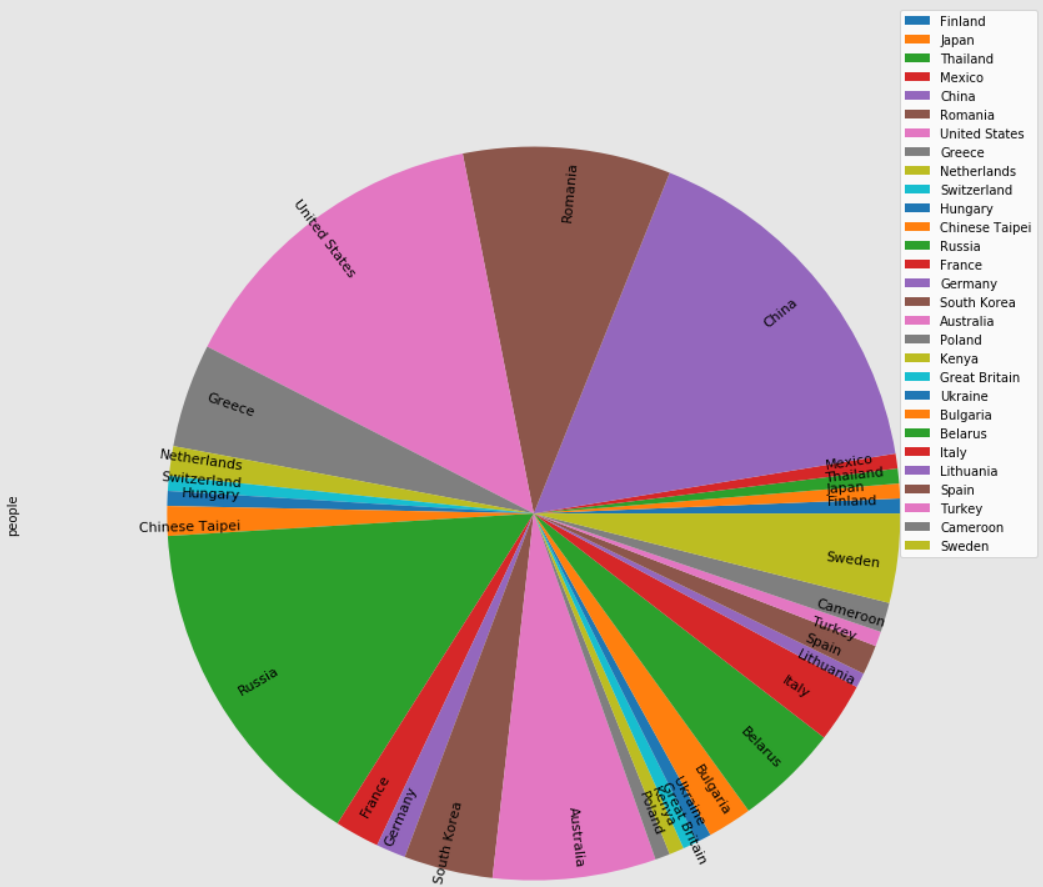

people_per_country.plot.pie(subplots=True, figsize=(15,15),rotatelabels=True,labeldistance=0.8,radius=0.9,fontsize=11)

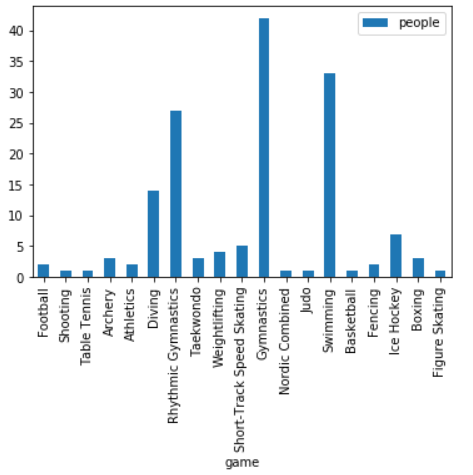

people_per_game.plot.bar()

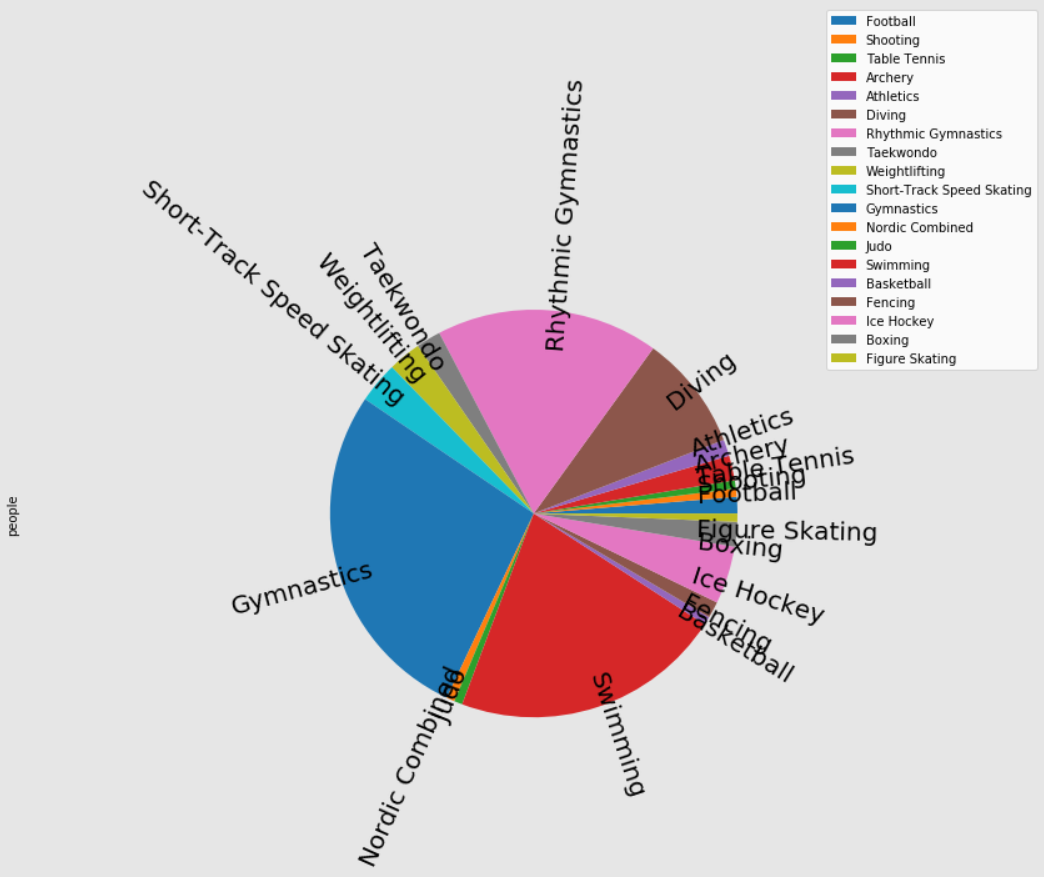

people_per_game.plot.pie(subplots=True, figsize=(15,15),rotatelabels=True,labeldistance=0.8,radius=0.5,fontsize=20)

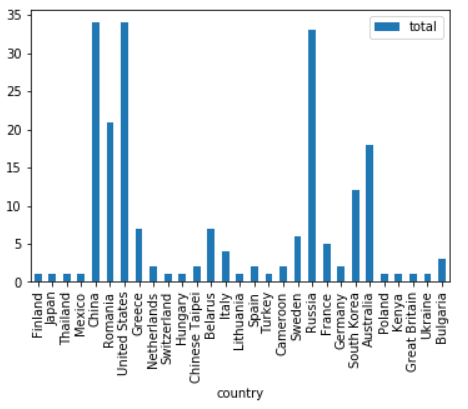

total_per_country.plot.bar()

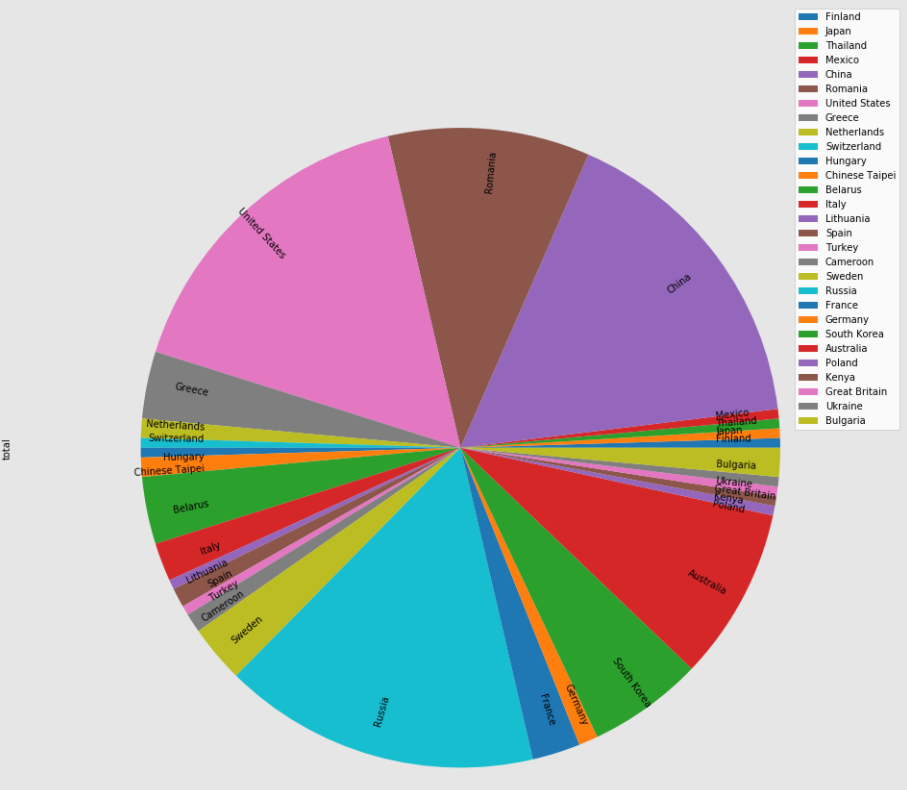

total_per_country.plot.pie(subplots=True, figsize=(17,17),rotatelabels=True,labeldistance=0.8,radius=0.9,fontsize=10)
