本实验针对全球重大地震数据进行分析，使用scala语言进行flink编程来处理数据，最后结果使用python进行可视化
本实验涉及到的所有数据集和代码，可以从百度网盘下载。提取码：ziyu。
1.操作系统：Windows10
2.scala：2.12.12
3.flink：1.11.2

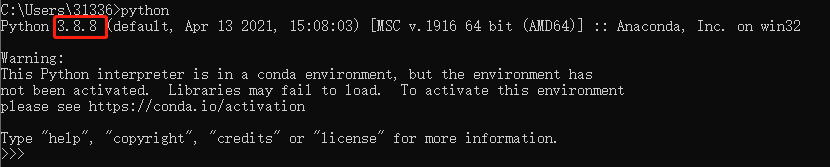

4.python：3.8.8
5.运行环境：
– 数据处理：IDEA => flink编程；
– 可视化：命令行运行.py文件
6.安装可视化需要的包：
（1）pip install matplotlib
（2）下面是可视化第三部分额外用到的包：
pip install geos；

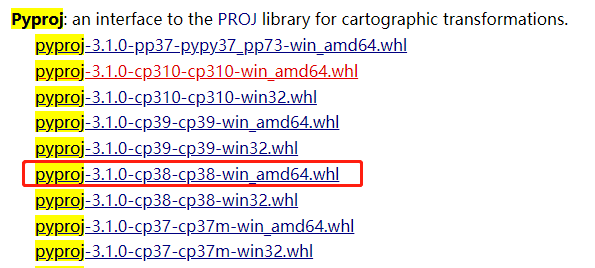

在下方链接中下载pyproj：
https://www.lfd.uci.edu/~gohlke/pythonlibs/#pyproj
找到对应python版本的下载：

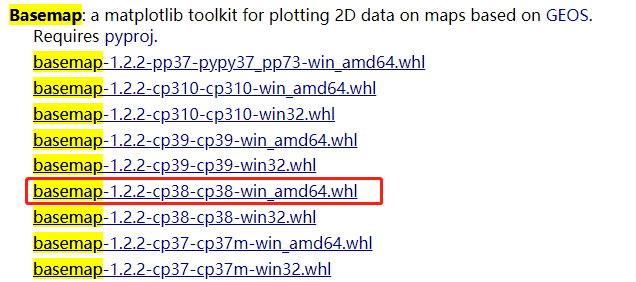

在下方链接中下载basemap：
https://www.lfd.uci.edu/~gohlke/pythonlibs/#basemap
找到对应python版本的下载：
进入下载保存的pyproj和basemap的路径，运行“pip install 包名” 命令进行安装：
参考往年作业：基于Spark的地震数据处理与分析
数据来自和鲸社区的1965-2016全球重大地震数据，文件名为earthquake.csv包括23412条地震数据，数据中各个字段为：Date, Time, Latitude, Longitude, Type, Depth, Magnitude，分别表示

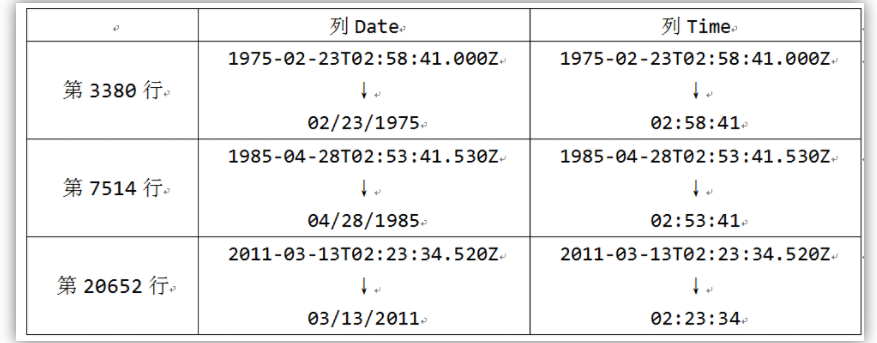

日期，时间，维度，精度，类型，深度，地震等级。数据集中有三行数据有问题，参照往年作业进行了修改：
参考教程 第4章 Flink环境搭建和使用方法 中的4.3.4节：使用IntelliJ IDEA开发Flink应用程序，链接：
http://dblab.xmu.edu.cn/wp-content/uploads/2021/01/Chapter4-%E5%8E%A6%E9%97%A8%E5%A4%A7%E5%AD%A6-%E6%9E%97%E5%AD%90%E9%9B%A8-Flink%E7%BC%96%E7%A8%8B%E5%9F%BA%E7%A1%80Scala%E7%89%88-%E7%AC%AC4%E7%AB%A0-Flink%E7%8E%AF%E5%A2%83%E6%90%AD%E5%BB%BA%E5%92%8C%E4%BD%BF%E7%94%A8%E6%96%B9%E6%B3%95%EF%BC%882021%E5%B9%B43%E6%9C%88%E7%89%88%E6%9C%AC%EF%BC%89.pdf
pom.xml文件和源码已和本实验报告一起打包发送。
代码如下（代码每个部分的含义已在注释中给出）：
package cn.edu.xmu.dblab
import org.apache.flink.api.scala.ExecutionEnvironment
import org.apache.flink.api.common.operators.Order
import org.apache.flink.api.scala._
object EarthQuakes {
def main(args: Array[String]): Unit = {
//第1步：建立执行环境
val env = ExecutionEnvironment.getExecutionEnvironment
//第2步：指定数据文件路径
val filePath="file:///earthquake.csv"
//第3步：读取数据
val csv = env.readCsvFile[EarthQuakesLog](filePath,ignoreFirstLine = true)
//第3步：对数据集指定转换操作
//每条数据映射到(年份, 1)
val yearMap : DataSet[(String,Int)] = csv.map(x=>x.Date).map(yearSplit(_))
//对每年地震数量统计
val yearCount = yearMap.groupBy(0).sum(1)
//每条数据映射到(月份, 年份, 1)
val monthMap : DataSet[(String,String,Int)] = csv.map(x=>x.Date).map(monthSplit(_))
//对分组(月份, 年份)统计数量
val monthCount = monthMap.groupBy(0,1).sum(2)
//取出(纬度, 经度, 地震等级)
val location : DataSet[(Double,Double,Double)] = csv.map(x=>(x.Latitude,x.Longitude,x.Magnitude))
// 第4步：输出结果
yearCount.writeAsCsv("file:///yearCount")
monthCount.writeAsCsv("file:///monthCount")
location.writeAsCsv("file:///location")
env.execute()
}
case class
EarthQuakesLog(Date:String, Time:String, Latitude:Double, Longitude:Double,
Type:String, Depth:Double, Magnitude:Double)
def yearSplit(x:String) : (String,Int) = {
val strs = x.split("/")
return (strs(2),1)
}
def monthSplit(x:String) : (String,String,Int) = {
val strs = x.split("/")
return (strs(0),strs(2),1)
}
}
实际的数据文件earthquake.csv的路径以及分析之后的输出路径可修改为需要的路径。

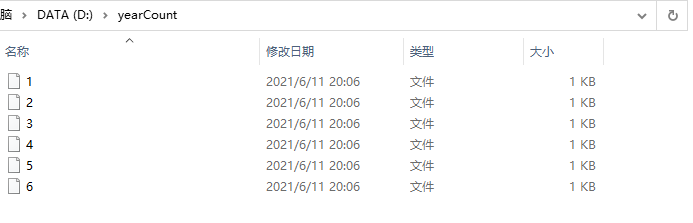

分析结果写入本地之后，实际上将结果保存为了多个文件：
每个文件保存了部分结果：
使用python进行可视化，.py文件已和本实验报告一起打包发送

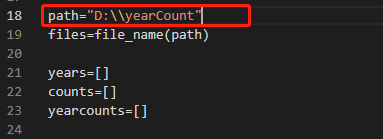

使用时需要修改需要读取的数据文件实际的保存路径：
可视化代码：
import os
import matplotlib.pyplot as plt
def file_name(path):
for root,dirs,files in os.walk(path):
pass
return files
def readData(file_path,yearcounts):
f=open(file_path,'r')
for term in f:
#print(term)
term=term.strip('\n')
temp=term.split(',')
yearcounts.append((int(temp[0]),int(temp[1])))
f.close()
path="D:\\yearCount"
files=file_name(path)
years=[]
counts=[]
yearcounts=[]
#读取文件夹下所有文件
for file in files:
file_path = path + "\\" + file
#对每个文件, 读出其中数据
readData(file_path,yearcounts)
#按年份进行排序 (升序)
yearcounts = sorted(yearcounts)
#画图
for year,count in yearcounts:
years.append(year)
counts.append(count)
plt.title('Earthquakes Per Year')
plt.xlabel('Year')
plt.ylabel('Count')
plt.plot(years,counts)
plt.show()
运行：

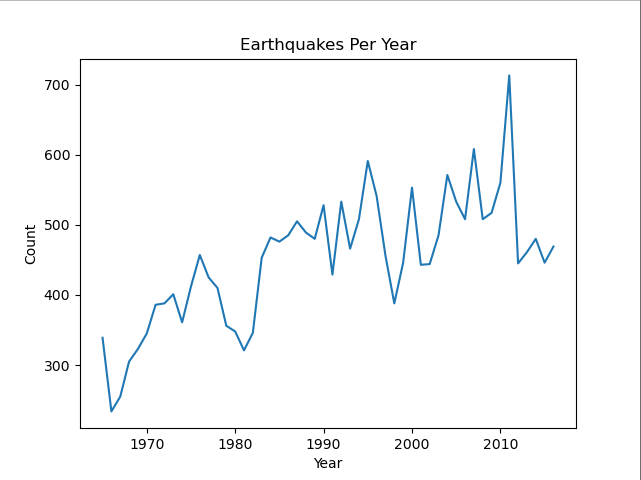

结果：
可以看到从1965年到2016每年地震次数有上升的趋势
可视化代码：
import os
import matplotlib.pyplot as plt
def file_name(path):
for root,dirs,files in os.walk(path):
pass
return files
def readData(file_path,x,y):
f=open(file_path,'r')
for term in f:
term=term.strip('\n')
temp=term.split(',')
x.append(int(temp[0]))
y.append(int(temp[2]))
f.close()
path="D:\\monthCount"
files=file_name(path)
month=[]
count=[]
#读取文件夹下所有文件
for file in files:
file_path = path + "\\" + file
#对每个文件, 读出其中数据
readData(file_path,month,count)
#画图
plt.title('Earthquakes Per Month')
plt.xlabel('Month')
plt.ylabel('Count')
plt.scatter(month, count, alpha=0.2)
plt.show()
运行：
结果：
从图中可以看到每年每个月的地震次数在[10,60]这个区间
可视化代码：
import os
import matplotlib.pyplot as plt
import mpl_toolkits.basemap
def file_name(path):
for root,dirs,files in os.walk(path):
pass
return files
def readData(file_path,latitudes,longitudes,magnitudes):
f=open(file_path,'r')
for term in f:
#print(term)
term=term.strip('\n')
temp=term.split(',')
latitudes.append(float(temp[0]))
longitudes.append(float(temp[1]))
magnitudes.append(float(temp[2]))
f.close()
path="D:\\location"
files=file_name(path)
latitudes=[]
longitudes=[]
magnitudes=[]
#读取文件夹下所有文件
for file in files:
file_path = path + "\\" + file
#对每个文件, 读出其中数据
readData(file_path,latitudes,longitudes,magnitudes)
#世界地图
basemap = mpl_toolkits.basemap.Basemap()
basemap.drawcoastlines()
#画图
plt.title('Location')
plt.xlabel('Longitude')
plt.ylabel('Latitude')
plt.scatter(longitudes, latitudes, alpha=0.1, s=magnitudes)
plt.show()
运行：

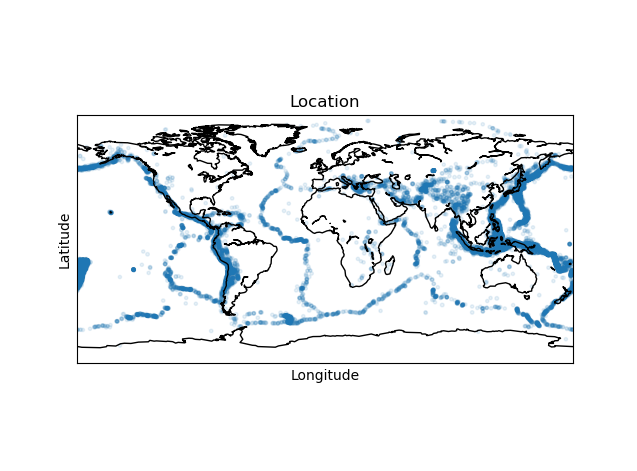

结果：
